产品描述：

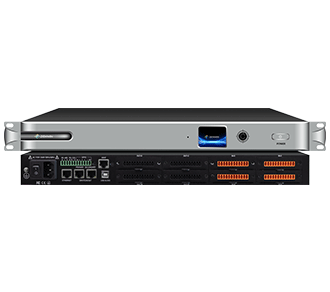

AR-106D数字音频媒体矩阵，是一款带有（64路DANTE/16路模拟）输入输出的数字音频矩阵, 采用业界领先的 ADI DSP SHARC21489,最高工作频率可450MHz。DSP的输入输出模块可根据现场情况自定义选择，同时每通道拥有独立的AFC、AEC、ANS、AGC、闪避器增益共享自动混音，门限自动混音等处理模块可满足各类场所音频处理器和传输的需求，同时前面板都具有高分辨率图示 OLED 显示屏，用于显示系统状态，控制基本音频功能或复杂的逻辑事件。音量大小/静音、预设选择、房间组合等，适用于会议室、多功能厅、会议中心礼堂、行政中心等。

产品特点：

1.处理器芯片采用ADI 架构，不低于40bit DSP浮点运算引擎，提供自由配制软件架构；

2.4路mic/line电平模拟音频输入板卡任意插拔；

 4路线路电平模拟音频输出板卡任意插拔；

3.自定义操作软件，让配置变更加灵活，可控制不同规格的DSP；

4.内置USB声卡连接电脑可实现音频信号的传输，支持录播和远程会议；

5.前面板具有高分辨率图示 OLED 显示屏，用于显示系统状态和音频设置，可通过万向旋钮调用场景切换 音量大小等所有操作；

6.具有带红绿双色提示的软控开关，红色为待机，绿色为开机，长按切换；

7.四路网络接口，DSP调试、网络音频传输、会务管理和运维系统控制；

8.提供终端用户自定义操作界面，实现多台设备集中控制，可通过本机的UDP、RS232、RS485控制第三方设备，可查看控制软件代码；

9.拥有AFC(反馈抑制)、独立6通道AEC（回声消除）、ANS(噪声抑制)、AGC(自动増益)増益共享门限、自动混音、闪避器等处理模块；

10.每通道拥有独立的自适应反馈抑制，自动发现反馈点，并自动抑制；

11.最大具有90 x 81矩阵设置；

12.全功能矩阵混音，输入混音电平可调节;

13.255组场景预设。可任意调用场景使用，方便不同的使用场合；

14.具有权限设置功能，可设置超级管理员、一般用户和游客权限；

15.可设置主从双机热备份，主机所有配置实时备份到从机，当主机故障断开时，从机实时输出音频；

16.4个GPIO可独立配置输入输出，配置输入时可用作独立ADC;

17.支持通道贝、LINK和分组功能，自动混音、寻呼、路由和分配、话筒 / 线路处理、自动增益控制（AGC）和 房间联动功能的系统提供所需的 DSP 处理；

18.具有可自定义操作界面，每路可选闪避器、噪声增益补偿、5段参量均衡、12段参量均衡、10段图示均衡、15段图示均衡、31段图示均衡配置；

19.支持R232＆UDP中控，UDP端口可自由设定，可查看控制软件代码;

20.智能自动摄像跟踪功能；

21.消防联动功能；

22.多种控制方式，可通过网页、手机、平板、按键面板、触摸面板等方式管理。

技术规格：

模/数动态范围(A-计权)： 113dB

数/模动态范围(A-计权)： 115dB

输入增益：0/10/20/30/40/43 dB

输出电平：0/-6dB

采样率/量化位数:  96K

输入：5/8/12段（可选）PEQ/AFC/AEC/ANS/AGC/Autor Mixer

输出：分频器；5/8/12段PEQ,延时器；限幅器

输入板卡；

动态范围：>100dB

频率响应(土0.2dB)：20Hz-20kHz

输入阻抗：5.5k欧姆

通道串扰： >100dB

总谐波失真(THD+N)：<0.005%

共模抑制比[@0dBu)：>50dBu

最大输入电平(@1%失真)： +18dBu

接口： 1个12PIN接线端子

输出板卡；

动态范围： >112d8

频率响应(士0.2dB)： 20Hz-20kHz

输出阻抗：102姆

通道串扰： >100dB

总谐波失真(THD+N)： <0.005%

最大输出电平(@1%失真)：+18dBu

摆口：1个12PIN接线端子

接口  GPIO 输入输出共用4个 ；

RS232/RS485 1；

RJ45控制接口4；

USB接口  1

输入输出板
