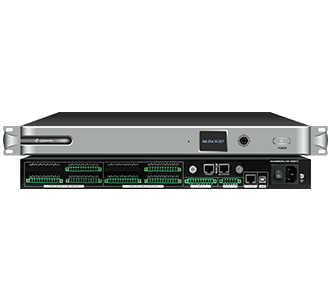

数字媒体矩阵TD-1212D
简述:
TD-1212D数字音频媒体矩阵,是一款带有(12路DANTE/12路模拟的)数字音频矩阵, 采用业界领先的 ADI DSP SHARC21489,最高工作频率可450MHz。DSP的输入输出模块可根据现场情况自定义选择,同时每通道拥有独立的AFC、AEC、ANS、AGC、闪避器增益共享自动混音,门限自动混音等处理模块可满足各类场所音频处理器和传输的需求,同时前面板都具有高分辨率图示 OLED 显示屏,用于显示系统状态,内置墙面板控制器,控制基本音频功能或复杂的逻辑事件。音量大小/静音、预设选择、房间组合等,适用于会议室、多功能厅、会议中心礼堂、行政中心等
概述 功能与特点 技术参数
TD-1212D数字音频媒体矩阵,是一款带有(12路DANTE/12路模拟的)数字音频矩阵, 采用业界领先的 ADI DSP SHARC21489,最高工作频率可450MHz。DSP的输入输出模块可根据现场情况自定义选择,同时每通道拥有独立的AFC、AEC、ANS、AGC、闪避器增益共享自动混音,门限自动混音等处理模块可满足各类场所音频处理器和传输的需求,同时前面板都具有高分辨率图示 OLED 显示屏,用于显示系统状态,内置墙面板控制器,控制基本音频功能或复杂的逻辑事件。音量大小/静音、预设选择、房间组合等,适用于会议室、多功能厅、会议中心礼堂、行政中心等
功能与特点

产品特点:

1、12路mic/line电平模拟音频输入通道 12路线路电平模拟音频输出通道;

2、12路DANTE输入,12路DANTE输出,采用RJ45网络接口;

3、自定义操作软件,让配置变更加灵活,可控制不同规格的DSP;

4、内置USB声卡及DanteController连接电脑可实现音频信号的传输,支持录播和远程会议

5、提供终端用户作界面,实现多台设备集中控制,可通过本机的UDP、RS232、RS485控制第三方设备;

6、拥有AFC(反馈抑制) AEC回声消除、ANS(噪声抑制)、AGC(自动増益)増益共享门限、自动混音、闪避器等处理模块;

7、每通道拥有独立的自适应反馈抑制,自动发现反馈点,并自动抑制;

8、具有32 x 29矩阵;

9、全功能矩阵混音,输入混音电平可调节;

10、32组预设,每个预设独立工作

11、8个GPIO可独立配置输入输出,配置输入时可用作独立ADC;

12、支持通道贝、LINK和分组功能,自动混音、寻呼、路由和分配、话筒 / 线路处理、自动增益控制(AGC)和 房间联动功能的系统提供所需的 DSP 处理、

13、支持R232&UDP中控,UDP端口可自由设定,可查看控制软件代码;

14、处理器芯片采用ADI 架构,不低于40bit DSP浮点运算引擎,提供自由配制软件架构;

15、Dante ( 冗余 ): 1000 Base-T 以太网接口,适用于冗余 Dante 网络

16、数字网络音频处理器使用DANTE网口与网络交换机进行网络数字音频连接

17、智能自动摄像跟踪功能;

18、消防联动功能;

19、多种控制方式,可通过网页、手机、平板、按键面板、触摸面板等方式管理。

20、前面板都具有高分辨率图示 OLED 显示屏,用于显示系统状态和音频电平。内置墙面板控制器,可用去场景切换 音量大小 。


技术参数
模/数动态范围(A-计权) 113dB
数/模动态范围(A-计权) 115dB
输入增益 0/10/20/30/40/43 dB
输出电平 0/-6dB
采样率/量化位数
96K
输入 5/8/12段(可选)PEQ/AFC/AEC/ANS/AGC/Autor Mixer
输出 分频器;5/8/12段PEQ,延时器;限幅器
频率响应 20~20kHz (±0.2dB)
共模抑制 @60HZ 80dBu
最大电平 +24dBu
总谐波失真 0.003% @4dBu
本底噪声(A-计权-模拟) -89dBu
本底噪声(A-计权-Dante) -91dBu
接口 GPIO 输入输出共用8个 ;RS232/RS485 1;RJ45控制接口 1;USB接口 1
平衡输入输出 12路输入12路输出(凤凰插接口)
DANTE网口 2
输入阻抗(平衡接法) 9.4KΩ
输入阻抗(平衡接法) 102Ω
幻象电源 48V
工作电源
AC110~240V,50Hz/60Hz
